自动喷枪主要部件介绍以及作用
2020-05-29 09:39:45> 1205
      自动喷枪的工作原理:涂料置于罐内,扣动扳机,压缩空气进入喷枪,气流经过气帽喷嘴时形成局部真空涂料被吸往已开启的喷嘴,形成雾状射流喷出的雾状涂料在侧喷口气压的夹击下形成扇形雾状喷流。德国萨塔喷枪官网如果手工喷枪移动速度慢,被涂物表面涂膜肯定很后,而且易产生流挂现象。萨塔喷枪A型、B型、C型主要适用于Φ18、Φ20、Φ21、Φ22.5等外径的喷嘴;D型喷枪适用于Φ15、Φ16、Φ12.5等外景的喷嘴;E、F型的适用于喇叭型喷嘴;G型适用于Φ15、Φ16、Φ18、Φ20等外径的喷嘴。

自动喷枪各部件作用:

①气帽:把压缩空气导入漆流使漆液雾化形成雾形;

②喷嘴的中心孔:形成真空吸出漆液;

③喷嘴上侧孔:借助空气压力控制雾连形状;

④喷嘴枪上的辅助孔:促进漆液雾化 B.孔大而多:则雾化能力强 C.孔小而少则喷击的空气少,雾化能力差,便于小型工件的喷涂成低速喷流

⑤舞形控制钮:控制钮点上雾状呈圆形;控制钮打开雾状呈圆形;

⑥针阀:控制液体涂料喷击的流量,喷涂时则通过扳机的操作控制和控制,它连接针阀的尾部有一个镙帽,用来调节针阀的伸缩幅度,这里喷枪调整的最基本操作控制;

⑦顶针真料套:起密封作用;

⑧流体控制钮:当扳动扳机时,控制液体流量,当它全关时,即使扣死扳机也不会有液体流出,当它全开时,此时的液体流量最大,这是要调节自动喷枪最重要的原件之一;

⑨扳机:扳机是用来控制空气和涂料的流量,当扣动扳机时最先开启的是空气,然后才能带动顶针运动,开启速流控制阀,使涂料喷出。

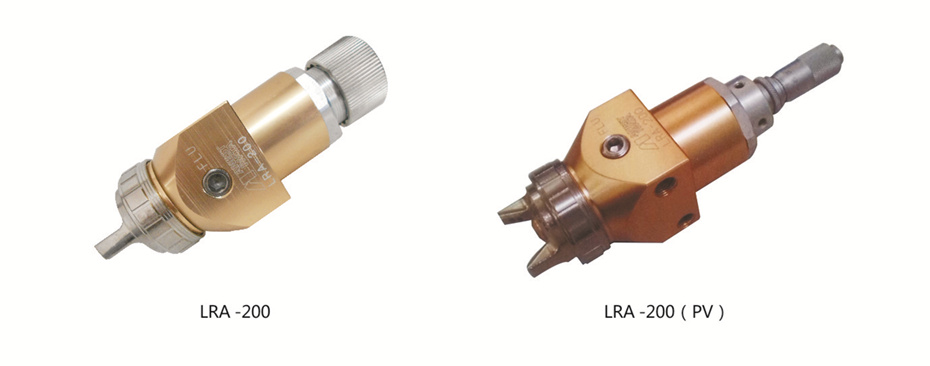

日本岩田自动空气喷枪
